考虑在冲压成形工序中评估模具刚性
使用ADVENTURECluster标准映射工具collabo，通过冲压分析软件获得的产品中产生的接触面压力作为负载条件施加到模具表面。这可以考虑在冲压成型过程中用模具中产生的负载来评估强度。此外，由于可以将强度分析后的模具的变形形状导入到冲压成形分析软件中，可以考虑用模具的变形状态来计算回弹。ADVENTURECluster擅长大型固态元件模型，计算速度更快。
分析概要

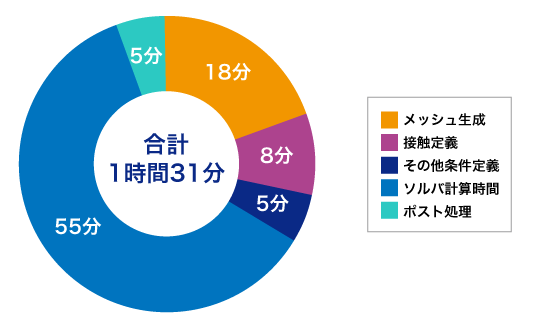

| 分析对象 | 冲压模具 |
|---|---|
| 分析项目 | 静态分析、热传导分析、Collabo |
| 网格数／零件数 | 6,418,266节点 1925万自由度／104零件 |
| 计算耗时 | 55分：16核 |
|---|---|
| 耦合软件 | 冲压软件 |
对冲压模具装配模型进行静弹性和接触分析，以在冲压过程中提供加压条件，确认结果和计算时间。
传统问题／分析背景
由于模具是组装模型，规模大，计算耗时
分析需求
通过将高强度材料的表面压力作为负载条件施加到模具模制表面，希望再现变形后的模具
在冲压成形工序中，考虑用模具中产生的负荷来分析强度
优点
利用ADVENTURECluster标准映射工具collabo，可轻松映射冲压软件的热、压力数据
模具装配模型的高速计算
此外，通过将结果映射到“冲压成形模拟”，可以再现对回弹的影响
通过实测可以确认困难断面的力传递。
具有良好的并行效率，可以充分发挥机器的潜力
| Windows机器（前后处理） | |
|---|---|
| OS | Microsoft Windows XP Professional x64 |
| CPU | AMD Opteron 252 (Dual-Core 2.6GHz) |
| 内存 | 16GB |
| 显卡 | NVIDIA Quadro FX 3400 |
| Linux机器（解算器） | |
|---|---|
| 类型 | HP ProLiant BL280c G6 |
| OS | Red Hat Enterprise Linux Server release 5.3 (Tikanga) |
| CPU | Intel Xeon X5570 (2.93GHz QuadCore) |
| 内存 | PC3-10600 RDIMM 48GB (24GB/node) |
| 互联 | 4X QDR InfiniBand |
